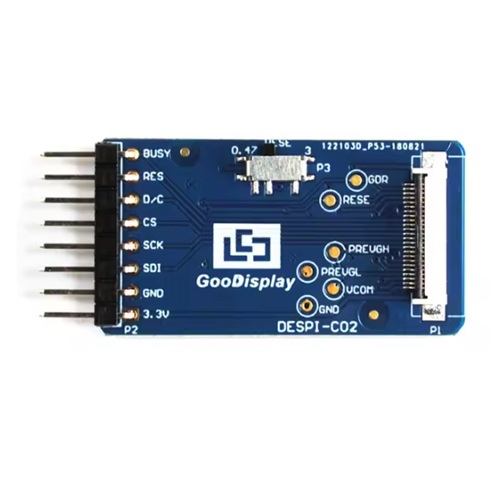

Modul za povezavo E‑Ink HAT z e‑papirnim zaslonom DESPI‑C02

Opis

Modul za povezavo E‑Ink HAT z e‑papirnim zaslonom DESPI‑C02

DESPI‑C02 je priključno vezje za e‑papirne panele GoodDisplay s 24‑pin FPC konektorjem. Poenostavi povezavo z mikrokrmilniki in razvojni̇mi ploščami prek standardnih SPI signalov ter nudi izpeljane pine za hitro ožičenje na protoboard ali žične povezave. Namenjen je prototipiranju, učenju in hitremu zagonu projektov z e‑ink zasloni.

Specifikacije

• namen: adapter/most med 24‑pin FPC e‑papirnim zaslonom in MCU
• konektor proti zaslonu: FPC 24‑pin
• tipični signali na headerju: BUSY, RES, D/C, CS, SCK, SDI, GND, 3.3V
• vmesnik: SPI
• napajanje: 3.3 V (tipično za e‑ink krmilnike)

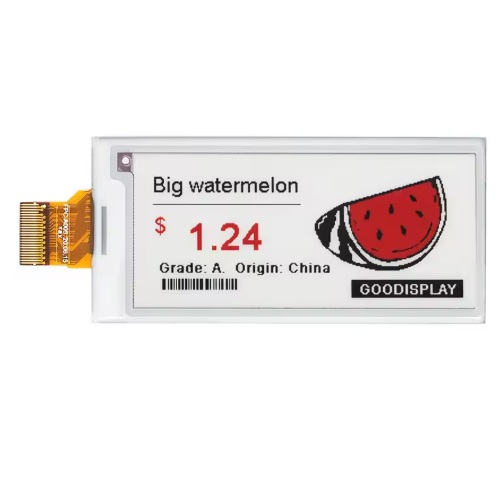

• kompatibilni paneli: izbrani GoodDisplay e‑ink moduli s 24‑pin priključkom, npr. GDEY029Z95 2.9″ tri‑barvni
• opomba: dejanska podpora je odvisna od modela zaslona in uporabljenega gonilnika (npr. SSD1680)

Znanje o izdelku: zakaj uporabiti adapter

E‑papirni paneli imajo fine FPC trakove in zahtevajo natančno razporeditev signalov. DESPI‑C02 FPC priključek in razpeljani pini zmanjšajo možnost napak pri povezovanju, omogočajo hitre menjave panelov ter pregledno testiranje valovnih oblik in knjižnic.

Področja uporabe

• prototipi elektronskih oznak in cenovk
• IoT prikazovalniki z nizko porabo
• izobraževanje in laboratorijske vaje
• razvoj in testiranje knjižnic za e‑papir

Kompatibilnost

• mikrokrmilniki in platforme: Arduino, ESP32, ESP8266, STM32 in drugi z SPI
• e‑ink paneli: GoodDisplay s 24‑pin FPC. Preveri ujemanje pinouta in krmilnika (npr. SSD1680) z izbranim panelom.
• povezava s panelom: neposredno preko FPC; na strani MCU uporabi SPI pine in 3.3 V logiko
