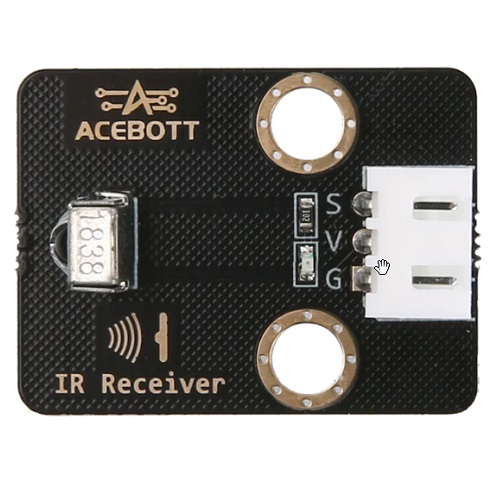

Modul IR sprejemna dioda ACEBOTT

Opis

Modul IR sprejemna dioda ACEBOTT

ACEBOTT IR sprejemnik in oddajnik modul omogoča enostavno vključitev infrardeče (IR) komunikacije v Arduino ali druge mikrokrmilniške projekte. Z uporabo ustreznega IR dekoderja lahko razvojna plošča prepozna signale večine standardnih daljinskih upravljalnikov – to je še posebej uporabno pri projektih, kjer želite brezžično upravljanje brez kompleksne RF ali Bluetooth komunikacije. Modul vključuje tako sprejemnik kot oddajnik, kar pomeni, da lahko vaša plošča ne le sprejema ukaze, ampak tudi sama oddaja IR signale.

Primeren je za začetnike, hobiste, študente in vse, ki želijo nadgraditi svoje projekte z daljinskim upravljanjem. Pogoste uporabe vključujejo: upravljanje LED luči, IR komunikacijo med napravami, nadzor relejev, pametne naprave in učenje kode daljincev za univerzalno IR kontrolo. ACEBOTT IR modul je odlična izbira zaradi svoje enostavne uporabe, široke kompatibilnosti in razpoložljive dokumentacije za platforme, kot sta Arduino in ESP32.

Tehnične specifikacije

• IR sprejemnik: integriran sprejemni IR senzor

• IR oddajnik: visoko zmogljiva IR LED dioda

• delovna napetost: 3.3V–5V

• izhodni signal sprejemnika: digitalni (LOW ob zaznavi signala)

• valovna dolžina IR: 940 nm (standard za večino daljincev)

• razdalja zaznave signala: do 10 m (odvisno od oddajnika)

• kot zaznave: približno 45°

• tipični tok oddajnika: do 20 mA (potreben upor)

• dimenzije modula: kompaktne, primerno za breadboard

Kaj morate vedeti o IR komunikaciji

IR (infrardeča) komunikacija uporablja svetlobne impulze, ki jih človeško oko ne zazna, a jih sprejemnik zazna kot digitalne signale. Vsaka znamka daljinskega upravljalnika uporablja svoj protokol (npr. NEC, Sony, RC5), kar pomeni, da boste za uspešno dekodiranje potrebovali ustrezno knjižnico, kot je IRremote za Arduino. Oddajnik vam omogoča, da poustvarite ukaze drugih daljincev ali izdelate svoj IR kontroler – uporabno za avtomatizacijo obstoječih naprav.

Področja uporabe v elektroniki in DIY projektih

• pametni dom (upravljanje svetil, klim, TV naprav)

• DIY IR univerzalni daljinec

• komunikacija med dvema napravama z IR moduloma

• poučevanje osnov digitalne komunikacije

• projekti z učenjem IR signalov in avtomatizacijo

Kompatibilnost

• popolnoma združljiv z Arduino IDE

• deluje z Arduino Uno, Nano, Mega, ESP8266, ESP32 in podobnimi ploščami

• podpira knjižnice kot IRremote, IRLib, IRrecv za Arduino in IRremoteESP8266 za ESP32/ESP8266

• ustrezna napetost 3.3V–5V omogoča uporabo s številnimi logičnimi nivoji brez dodatnih pretvornikov
