ESP8266 ESP-01 WiFi 5V 1x Rele

Opis

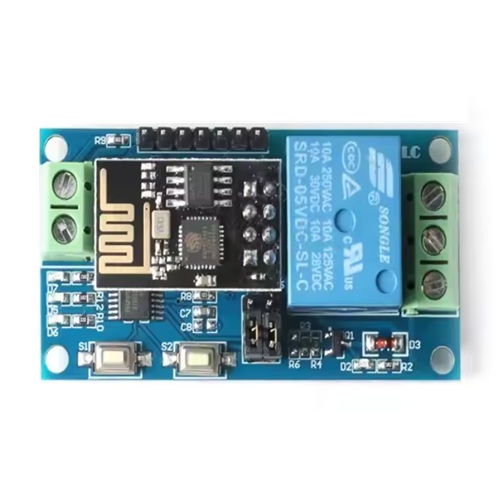

ESP8266 ESP-01 WiFi 5V 1x Rele

Ta WiFi rele modul z ESP8266 ESP-01 je preprost način, da katerikoli porabnik (luč, ventilator, vtičnica, polnilec …) povežeš v svoj pametni dom ali DIY avtomatizacijo. Na eni ploščici dobiš ESP-01 WiFi modul, STM8S mikrokontroler za lokalno logiko ter 5 V rele z ločenimi kontakti COM / NO / NC.

Modul je primeren za začetnike, študente in napredne hobiste, ki želijo hitro preizkusiti WiFi krmiljenje brez lastnega dizajna napajalnih in zaščitnih vezij. Napajanje pripelješ na sponki IN+ / IN-, na relejne sponke pa priključiš obremenitev, nato pa modul povežeš v WiFi omrežje z namensko mobilno aplikacijo.

V ozadju STM8S krmili ESP-01, LED diode in način delovanja. To pomeni, da se lahko osredotočiš na uporabo in ne na nizkonivojsko inicializacijo WiFi modula. Hkrati imaš na voljo UART (TX/RX) pine, če želiš ESP-01 preprogramirati ali ga integrirati v svoj lasten sistem.

Na plošči sta dva tlačna gumba (S1 in S2) za izbiro načina delovanja in hitro povrnitev na tovarniške nastavitve, LED indikacija pa jasno pokaže stanje povezave in način delovanja. To pride zelo prav pri odpravljanju napak, ko napravo seliš med omrežji ali testiraš različne konfiguracije.

Ključne lastnosti

• integriran ESP8266 ESP-01 WiFi modul za brezžično krmiljenje prek omrežja
• na plošči STM8S mikrokontroler, ki skrbi za logiko načinov in komunikacijo z ESP-01
• en 5 V rele z ločenimi kontakti COM / NO / NC za krmiljenje bremen
• napajanje preko IN+ / IN- sponk z 5 V DC (izvedba tega modula je namenjena izključno 5 V napajanju)
• ločen UART (TX, RX) priključek za serijsko komunikacijo ali lastno programiranje ESP-01
• programski priključek 5V / 12V, GND, SWIM, NRST za nalaganje firmware-a v STM8S
• gumb S1 za menjavo načina delovanja (privzeto Mode 1)
• gumb S2 za ponastavitev na tovarniške nastavitve
• LED D2 in D4 (rdeči) kot indikator dela releja – svetita, ko je rele vključen
• LED D7 (rdeča) kot indikator načina 1
• LED D5 (modra) kot indikator načina 2
• LED D6 (zelena) kot indikator WiFi / povezave:
  • ugasnjena: modul se samokonfigurira ali je brez povezave z usmerjevalnikom
  • hitro utripanje (približno 0,5 s): čaka, da aplikacija nastavi WiFi SSID in geslo
  • počasno utripanje (približno 2 s): konfiguracija WiFi je zaključena, čaka na TCP povezavo s telefonom
  • stalno svetenje: uspešno vzpostavljena TCP povezava s telefonom
• dva rezervirana jumperja za preklop povezave med ESP-01 in STM8S ali USB‑TTL adapterjem:
  • spodnji položaj: RX → RX1, TX → TX1 (normalno delovanje modula)
  • zgornji položaj: za debugiranje ESP‑01 prek zunanjega USB‑TTL vmesnika (drugače lahko pride do motenj)
• kompaktne mere približno 58 × 29 mm za vgradnjo v ohišja ali razdelilne doze
• preizkušeni relejni ukazi v hex formatu za serijsko krmiljenje:
  • utrip releja (toggle): A0 01 01 A2
  • izklop releja: A0 01 00 A1

Tehnične specifikacije

• WiFi čip: ESP8266 ESP-01
• pomožni mikrokontroler: STM8S
• napajanje modula: 5 V DC (nekatere izvedbe podpirajo tudi 12 V; preveri oznake na tiskanini)
• rele: tipični SRD-05VDC-SL-C ali združljiv
• nazivni relejni kontakti: do 10 A / 250 VAC oziroma 10 A / 30 VDC (preveri napis na releju v svoji seriji)
• relejni priključki: COM, NO, NC (vijakne sponke)
• logični vmesnik: UART (TX, RX) za ESP-01
• programerski vmesnik STM8S: SWIM, NRST, 5V/12V, GND
• indikatorji: LED D2, D4, D5, D6, D7
• upravljalna gumba: S1 (menjava načina), S2 (tovarniška ponastavitev)
• dimenzije ploščice: približno 58 mm × 29 mm

Inženirski “PRO” nasvet

Pri takih WiFi rele modulih sta napajanje in zemljitev ključna. Poskrbi, da bo 5 V vir dovolj zmogljiv in zanesljiv, predvsem pa, da bo GND med napajalnikom, ESP-01 in preostalo elektroniko skupen. Če uporabljaš USB‑TTL adapter za programiranje ESP‑01, med testiranjem prestavi jumperja v zgornji položaj, da se izogneš motnjam zaradi STM8S. Pri krmiljenju omrežne napetosti 230 V vedno upoštevaj varnostne razdalje, izolacijo in po potrebi uporabi dodatno ohišje ali varovalke.

Primeri uporabe

• daljinsko vklapljanje in izklapljanje luči ali LED trakov prek WiFi
• preklop ventilatorjev, črpalk ali manjših motorjev v pametni hiši
• nadzor ogrevalnih sistemov (cirkulacijska črpalka, električni grelci) prek telefona
• izdelava preprostega WiFi stikala za delavnico ali garažo
• integracija v DIY krmilnike (Arduino, ESP32, Raspberry Pi) kot relejni izhod prek WiFi

Kompatibilnost (opcijsko)

Modul temelji na ESP8266, zato je združljiv z večino obstoječih ESP-01 firmware rešitev in tipičnih mobilnih aplikacij za WiFi stikala, ki uporabljajo TCP komunikacijo. Prek UART lahko ESP‑01 preprogramiraš z lastnim firmware-om (npr. ESP‑Easy, Tasmota, lastni Arduino sketch), če upoštevaš pravilno zaporedje reset pinov in napajanja.
