Arduino UNO pinout – opis vseh 28 priključkov za varno prototipiranje
Uvod
V svetu sodobne elektronike in hitrega prototipiranja Arduino UNO ne predstavlja le vstopne točke za začetnike, temveč industrijski standard za zanesljivo in hitro preverjanje konceptov. Ta ploščica, ki temelji na platformi odprte strojne opreme, je svojo priljubljenost dosegla predvsem zaradi premišljene zasnove vhodno-izhodnih enot, ki so logično razporejene in enostavno dostopne. V tem vodniku bomo podrobno razčlenili fizično in logično zasnovo vsakega priključka, od digitalnih GPIO pinov do specializiranih komunikacijskih vmesnikov. Cilj je bralcu podati globoko razumevanje strojne opreme, kar je osnova za pisanje optimizirane kode, ki ne obremenjuje mikrokrmilnika po nepotrebnem. Razumevanje pinouta je prvi korak k preprečevanju kritičnih napak, kot so kratki stiki ali preobremenitve, ki lahko trajno uničijo vašo razvojno ploščico.
Arhitektura mikrokrmilnika atmega328p
Tehnično srce ploščice Arduino UNO je 8-bitni mikrokrmilnik ATmega328P, ki temelji na napredni RISC (Reduced Instruction Set Computer) arhitekturi. Ta arhitektura omogoča mikrokrmilniku, da izvede večino instrukcij v enem samem ciklu ure pri taktu 16 MHz. Za razliko od kompleksnejših procesorjev, ATmega328P uporablja Harvardsko arhitekturo, kar pomeni, da sta programski in podatkovni pomnilnik ločena, kar omogoča hitrejši dostop do ukazov. Pomnilniška konfiguracija vključuje 32 KB Flash pomnilnika, 2 KB SRAM za dinamične podatke in 1 KB EEPROM za trajno shranjevanje nastavitev. Inženirsko gledano so vsi vhodno-izhodni pini neposredno povezani z notranjimi registri, kot so DDRx (Data Direction Register), PORTx (Data Register) in PINx (Input Pins Address), kar omogoča bliskovito hitro manipulacijo s signali na nizkem nivoju.

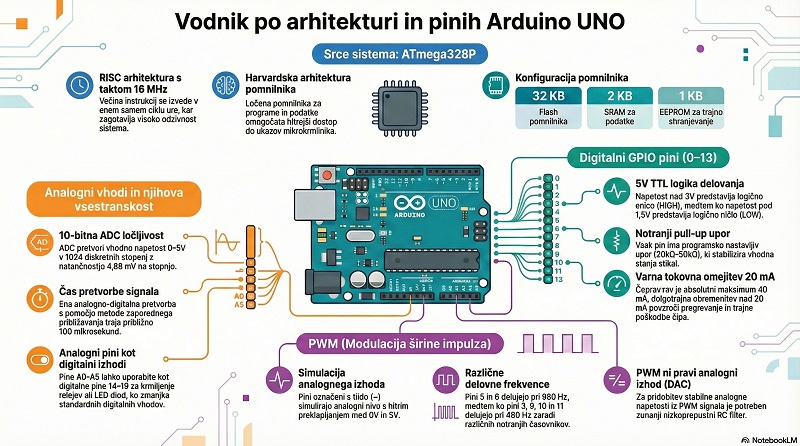

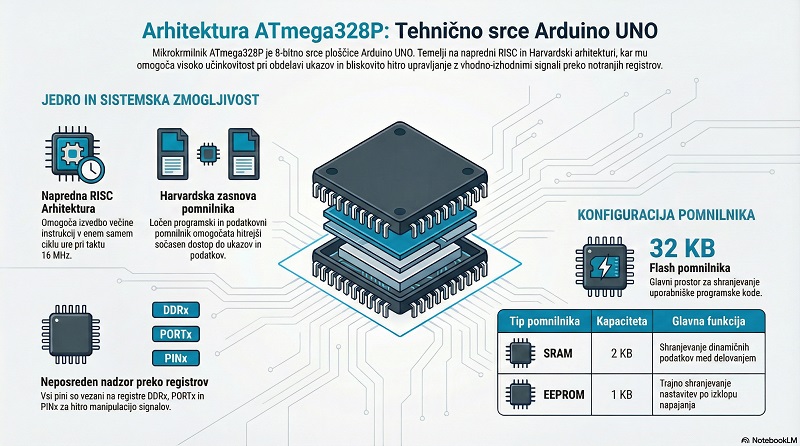

Arhitektura mikrokrmilnika atmega328p
Pregled digitalnih vhodno izhodnih pinov
Arduino UNO razpolaga s skupno 14 digitalnimi pini (označenimi od 0 do 13), ki delujejo kot GPIO (General Purpose Input/Output). Ti pini so osnovno orodje za interakcijo z okolico, saj lahko delujejo bodisi kot vhodi za branje stanj stikal bodisi kot izhodi za krmiljenje porabnikov. Pini delujejo na 5V TTL logiki, kjer napetost nad 3V velja za logično enico (HIGH), napetost pod 1,5V pa za logično ničlo (LOW). Vsak pin je opremljen z notranjim pull-up uporom (običajno med 20kΩ in 50kΩ), ki ga lahko programsko aktivirate. Ključni inženirski podatek je tokovna omejitev: posamezen pin lahko varno odda (source) ali sprejme (sink) do 20 mA toka. Čeprav tehnična dokumentacija omenja absolutni maksimum 40 mA, dolgotrajna uporaba pri takšni obremenitvi povzroči pregrevanje silicijevega jedra in degradacijo mikrokrmilnika.
Funkcionalnost analognih vhodov a0 do a5
Na spodnji desni strani ploščice se nahaja šest namenskih analognih vhodov, označenih od A0 do A5. Ti pini so povezani z notranjim večkanalnim analogno-digitalnim pretvornikom (ADC) z ločljivostjo 10-bitov. To v praksi pomeni, da mikrokrmilnik vhodno napetost v razponu od 0V do 5V razdeli na 1024 diskretnih stopenj. Inženirska ločljivost takšnega sistema je 4,88 mV na stopnjo, kar zadostuje za natančno spremljanje temperaturnih senzorjev ali potenciometrov. ADC uporablja metodo zaporednega približevanja, čas ene pretvorbe pa traja približno 100 mikrosekund. Za razliko od digitalnih pinov, analogni pini niso le vhodi; opremljeni so z visoko vhodno impedanco, kar preprečuje, da bi merilno vezje obremenilo vir signala, ki ga merimo.
Ali se analogni pini lahko uporabijo kot digitalni
Ena najpogostejših zmot je prepričanje, da so pini A0–A5 omejeni izključno na analogne meritve. V resnici so to polnopravni GPIO pini, ki imajo popolnoma enake zmožnosti kot digitalni pini od 0 do 13. V kodi jih lahko naslavljate neposredno z oznakami A0, A1 itd., ali pa uporabite njihove digitalne indekse, kjer A0 ustreza digitalnemu pinu 14, A1 pinu 15 in tako naprej do A5, ki je pin 19. To pomeni, da lahko na pinu A0 brez težav uporabite ukaz digitalWrite(A0, HIGH) za vklop releja ali LED diode. Ta prilagodljivost je ključna pri projektih, kjer zasedete vseh 14 digitalnih pinov in potrebujete dodatne izhode za krmiljenje komponent.
Modulacija širine impulza na pwm pinih
Čeprav je Arduino digitalna naprava, mora pogosto krmiliti analogne porabnike preko tehnike PWM (Pulse Width Modulation). Na ploščici so ti pini označeni s simbolom tilde (~), gre pa za pine 3, 5, 6, 9, 10 in 11. Delovanje temelji na hitrem preklapljanju izhoda med stanjema 0V in 5V. Z ukazom analogWrite(pin, vrednost) določamo delovni cikel (duty cycle). Pini 5 in 6 delujejo pri frekvenci približno 980 Hz, medtem ko ostali PWM pini delujejo pri 490 Hz. Ta razlika izvira iz uporabe različnih notranjih časovnikov mikrokrmilnika (Timer0 za pini 5/6 ter Timer1 in Timer2 za ostale).

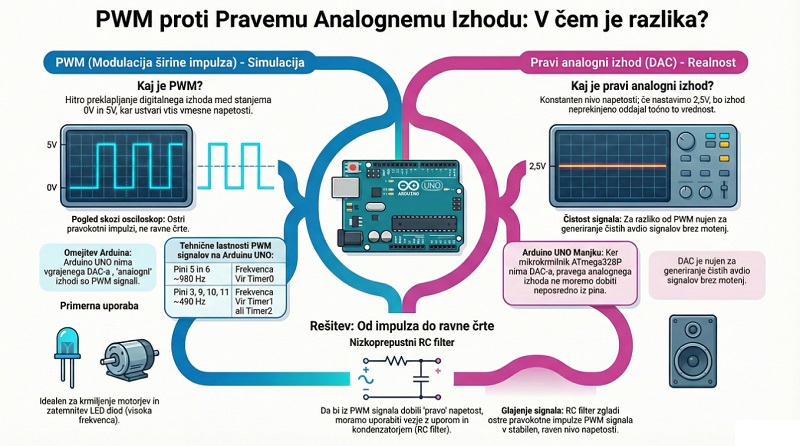

PWM proti pravemu analognemu izhodu
Kakšna je razlika med pwm in pravim analognim izhodom
Pogosta napaka je mešanje PWM signala s pravim analognim izhodom, ki ga generira DAC (Digital-to-Analog Converter). Arduino UNO nima vgrajenega DAC-a. Če bi PWM signal opazovali z osciloskopom, bi videli ostre pravokotne impulze. Pravi analogni izhod bi pri nastavitvi 2,5V konstantno oddajal točno to napetost. PWM pa le simulira to povprečje z visoko frekvenco preklapljanja, kar je primerno za motorje, ni pa primerno za generiranje čistih avdio signalov. Da bi iz PWM signala dobili “pravo” analogno napetost, moramo uporabiti nizkoprepustni RC filter, ki bo zgladil pravokotne impulze v stabilen nivo napetosti.

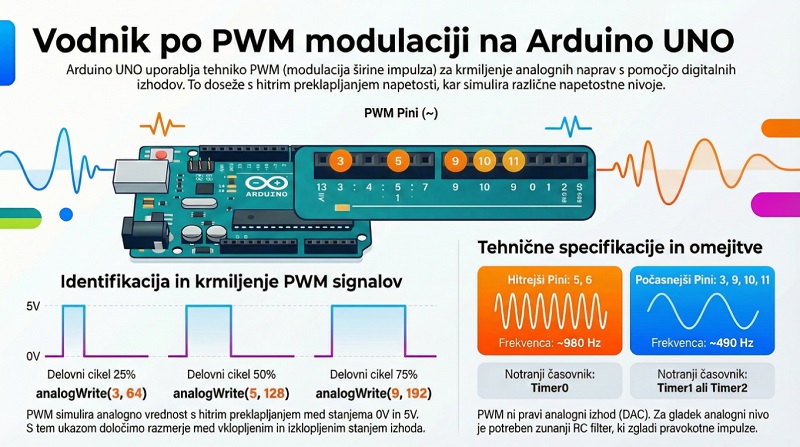

Vodnik po PWM modulaciji
Napajanje preko vin pina in vstopna napetost
Ploščica Arduino UNO ponuja tri načine napajanja: preko USB priključka (5V), preko napajalnega priključka (barrel jack) in preko pina VIN. Pin VIN je neposredno povezan z vhodom vgrajenega linearnega regulatorja napetosti (NCP1117 ali podoben). Tehnične specifikacije navajajo, da je varno območje vhodne napetosti na tem pinu med 7V in 12V. Spodnja meja 7V je določena zaradi padca napetosti na regulatorju (dropout voltage), ki potrebuje vsaj 2V več od ciljne napetosti (5V), da lahko zagotovi stabilen izhod. Zgornja meja 12V pa je določena zaradi toplotne disipacije. Ker je regulator linearen, se vsa odvečna napetost spremeni v toploto po formuli P = (Vin - 5V) * I. Če napajate Arduino z 20V, bo regulator postal izjemno vroč že pri majhnih tokovih, kar lahko privede do toplotnega izklopa ali trajne poškodbe komponent.
Kako napajati arduino uno preko vin pina
Pri napajanju preko VIN pina je nujna previdnost glede polaritete. Za razliko od napajalnega priključka (barrel jack), ki ima vgrajeno zaščitno diodo proti napačni polariteti, je pin VIN pogosto povezan neposredno (odvisno od revizije plošče). Pozitivni pol vašega napajalnika (npr. 9V baterije) povežite na pin VIN, negativni pol pa na poljuben GND pin. Ta način napajanja je idealen za samostojne projekte, kjer ploščica ni povezana z računalnikom. V inženirski praksi se priporoča uporaba stabiliziranih 9V napajalnikov, saj to predstavlja optimalno razmerje med stabilnostjo regulatorja in minimalnim segrevanjem. Če uporabljate VIN pin, hkrati pa imate priključen tudi USB kabel, bo vgrajeno vezje samodejno izbralo močnejši vir napajanja zahvaljujoč p-kanalnemu MOSFET tranzistorju, ki deluje kot inteligentno stikalo.
Referenčna napetost in uporaba aref pina
Natančnost analognih meritev na Arduinu je neposredno odvisna od referenčne napetosti. Privzeto ADC pretvornik uporablja sistemskih 5V kot referenco, kar pomeni, da vrednost 1023 ustreza 5V. Vendar pa sistemska napetost 5V pogosto ni natančna (lahko niha med 4,8V in 5,2V), kar vpliva na meritve. Pin AREF (Analog Reference) omogoča dovod zunanje, visoko natančne referenčne napetosti. Če želite meriti senzor, ki deluje v območju od 0V do 3,3V, lahko na pin AREF povežete stabilnih 3,3V. S tem dosežete boljšo ločljivost, saj bo celoten razpon 1024 stopenj razporejen na manjšem intervalu napetosti. Inženirsko gledano to pomeni, da ločljivost iz 4,88 mV izboljšate na 3,22 mV na stopnjo, kar je ključno pri preciznih meritvah temperature ali tlaka.
Čemu služi aref pin
Poleg nastavitve zunanje reference ima pin AREF še eno pomembno vlogo: omogoča uporabo notranjih referenčnih napetosti mikrokrmilnika. ATmega328P ima vgrajeno fiksno notranjo referenco 1,1V, ki je izjemno stabilna in neodvisna od nihanj napajalnega vira. Ko v kodi pokličete analogReference(INTERNAL), bo ADC uporabljal teh 1,1V. To je izjemno uporabno, ko želite meriti napetost lastne baterije, s katero se Arduino napaja. Vendar pa obstaja kritično inženirsko opozorilo: nikoli ne povezujte ničesar na pin AREF, če ste v kodi že nastavili notranjo referenco, razen preko varnostnega upora. Brez upora bi prišlo do kratkega stika med notranjim referenčnim virom in zunanjim virom na pinu, kar bi uničilo ADC enoto v mikrokrmilniku.
Serijska komunikacija UART na pinih 0 in 1
Pina 0 (RX) in 1 (TX) sta namenjena strojni serijski komunikaciji, znani kot UART (Universal Asynchronous Receiver-Transmitter). Ta vmesnik je ključen za komunikacijo z računalnikom (preko USB čipa na ploščici) in za izpisovanje podatkov v Serial Monitor. Pin 0 sprejema podatke (Receive), pin 1 pa jih pošilja (Transmit). Ker sta ta dva pina neposredno povezana z USB-serijskim pretvornikom (ATmega16U2 na uradnih ploščah), ju med programiranjem in serijsko komunikacijo ne smemo uporabljati za druge namene. Če na ta pina povežete npr. Bluetooth modul, medtem ko poskušate naložiti kodo (Upload), bo prišlo do konflikta na vodilu in nalaganje ne bo uspelo. V profesionalnih projektih se ta dva pina rezervirata izključno za diagnostiko in prenos podatkov na PC.

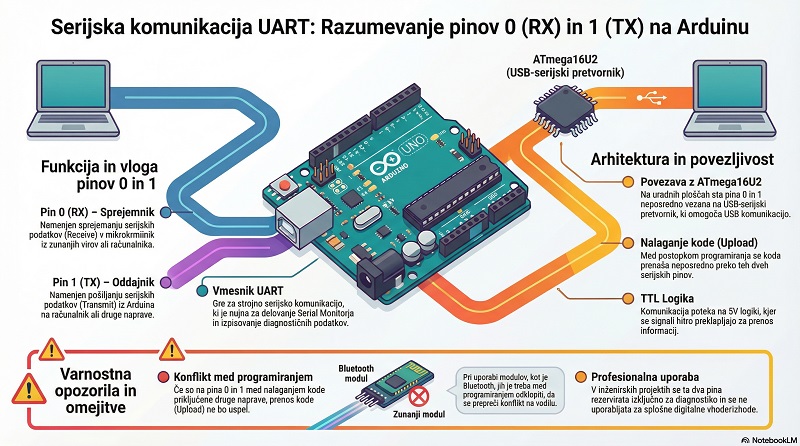

Serijska komunikacija UART na mikrokrmilniku
Komunikacijski protokol i2c na pinih a4 in a5
Protokol I2C (ali TWI – Two Wire Interface) je eden najbolj razširjenih načinov za povezovanje senzorjev, zaslonov in pomnilniških modulov. Na Arduino UNO se pini za I2C nahajajo na A4 (SDA – Serial Data) in A5 (SCL – Serial Clock). Prednost tega protokola je v tem, da lahko na ista dva pina povežemo do 127 različnih naprav, saj vsaka naprava uporablja svoj unikatni 7-bitni naslov. Za delovanje I2C vodila so nujni pull-up upori na obeh linijah, ki poskrbita, da sta liniji v stanju mirovanja na 5V. Arduino knjižnica Wire.h samodejno vklopi notranje pull-up upore, vendar so ti pogosto prešibki za daljše kable ali večje število naprav, zato inženirji običajno dodajo zunanje upore vrednosti 4,7 kΩ. To zagotavlja stabilne signale in visoko hitrost prenosa (standardno 100 kHz ali 400 kHz).

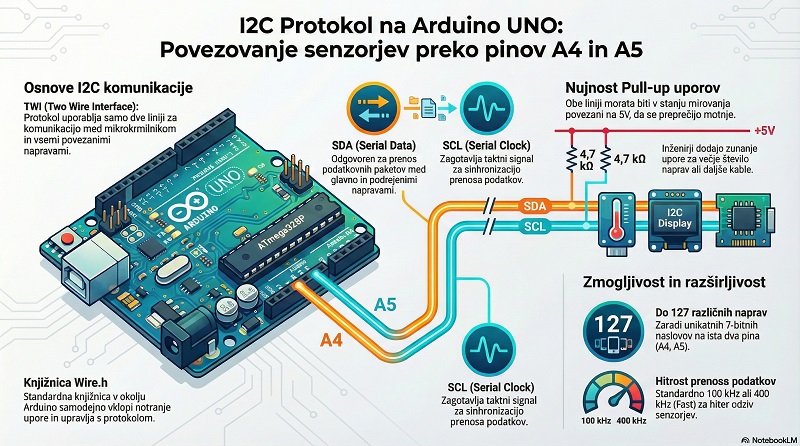

I2C komunikacija na mikrokrmilniku
Hitri komunikacijski vmesnik SPI
Za aplikacije, kjer potrebujemo maksimalno hitrost prenosa podatkov (npr. prenos slik na zaslon ali pisanje na SD kartico), uporabljamo SPI (Serial Peripheral Interface). Ta protokol uporablja štiri pine: 11 (MOSI), 12 (MISO), 13 (SCK) in 10 (SS). Za razliko od I2C, SPI omogoča polni dupleks, kar pomeni, da se podatki hkrati pošiljajo in prejemajo. Takt (SCK) na pinu 13 lahko doseže hitrosti do 8 MHz, kar je polovica frekvence mikrokrmilnika. Pin 11 (Master Out Slave In) pošilja podatke napravi, pin 12 (Master In Slave Out) pa jih sprejema. Pin 10 služi kot Slave Select, s katerim mikrokrmilnik pove napravi, da se bo komunikacija začela. SPI je izjemno robusten in hiter, vendar zahteva več pinov kot I2C.
Zunanje prekinitve na pinih 2 in 3
V kompleksnih projektih mikrokrmilnik ne more nenehno preverjati stanja vseh vhodov (polling), saj bi to upočasnilo program. Rešitev so strojne prekinitve (External Interrupts), ki so na voljo na pinih 2 in 3. Ko se na teh pinih zgodi sprememba (npr. pritisk na tipko, ki povzroči padec napetosti iz 5V na 0V), mikrokrmilnik v milisekundnem delčku takoj prekine izvajanje glavne zanke (loop) in skoči na posebno funkcijo, imenovano ISR (Interrupt Service Routine). To omogoča takojšen odziv na kritične dogodke, kot je zaznava ovire pri robotu ali štetje impulzov iz hitrega enkoderja motorja. Funkcija attachInterrupt() razvijalcu omogoča določanje, ali naj se prekinitev sproži ob padajočem robu (FALLING), naraščajočem robu (RISING) ali poljubni spremembi (CHANGE).
Vloga sistemskih časovnikov in števcev
Globoko v jedru ATmega328P se nahajajo trije neodvisni časovniki: Timer0, Timer1 in Timer2. Ti časovniki so “srce” Arduina, saj brez njih funkcije, kot so delay(), millis() in micros(), ne bi delovale. Timer0 je 8-bitni časovnik in je rezerviran za sistemski čas ter PWM na pinih 5 in 6. Timer1 je 16-bitni časovnik, ki omogoča visoko ločljivost (do 65.535 korakov) in se uporablja za knjižnice, ki krmilijo servo motorje ali zahtevne zvočne signale. Timer2 je 8-bitni in poganja PWM na pinih 3 in 11. Razvijalci lahko s spreminjanjem prescaler registrov (npr. TCCR1B) upočasnijo ali pospešijo te časovnike, kar neposredno vpliva na frekvenco PWM signalov, vendar to hkrati spremeni delovanje časovnih funkcij Arduina, kar zahteva previdno inženirsko načrtovanje.
Reset pin in ICSP glava za programiranje
Pin RESET je ključen za upravljanje življenjskega cikla programa. Ob kratkotrajni povezavi tega pina z GND se mikrokrmilnik ponovno zažene, kar je enako pritisku fizičnega gumba na ploščici. Poleg tega se na ploščici nahaja ICSP (In-Circuit Serial Programming) priključek, ki je sestavljen iz 6 pinov. Ta vmesnik se uporablja za neposredno programiranje mikrokrmilnika s pomočjo zunanjih programatorjev (npr. USBtinyISP). Preko ICSP lahko na ploščico naložimo nov bootloader ali pa program naložimo tako, da popolnoma izbrišemo bootloader. Slednje sprosti približno 512 bajtov pomnilnika in povzroči, da se program ob vklopu zažene trenutno, brez običajnega 2-sekundnega čakanja, ki ga zahteva bootloader.
Tokovne omejitve in toplotna disipacija
Pri načrtovanju vezij z Arduino UNO je razumevanje tokovnih omejitev razlika med delujočim projektom in uničeno ploščico. Čeprav je posamezen pin omejen na 20 mA, obstaja tudi omejitev celotnega mikrokrmilnika. Skupni tok, ki teče skozi vse digitalne in analogne pine, ne sme preseči 200 mA. Če želite hkrati krmiliti 10 močnih LED diod, ki vsaka porabi 25 mA, boste presegli to omejitev in pregreli čip. Enako velja za toplotno disipacijo vgrajenega regulatorja napetosti. Če napajate ploščico z 12V in hkrati iz 5V pina napajate močan senzor ali zaslon, se bo regulator močno segrel. V inženirski praksi velja pravilo: če se regulatorja ne morete dotakniti s prstom dlje kot 2 sekundi, je prevroč in potrebujete zunanji regulator (npr. buck converter), ki bo učinkoviteje znižal napetost.

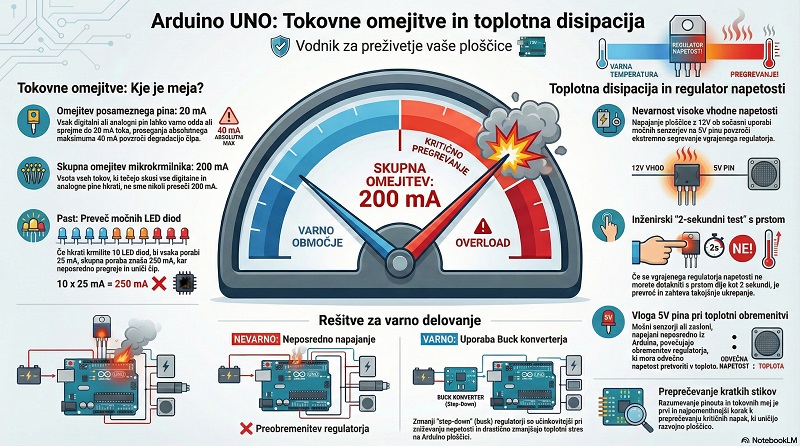

Omejitve toka in toplotna disipacija
Praktični nasveti za zaščito vhodno izhodnih pinov
Da bi zagotovili dolgo življenjsko dobo svojega Arduina, morate upoštevati nekaj osnovnih zaščitnih ukrepov. Prvič, vedno uporabljajte tokovno omejitvene upore (običajno 220 Ω do 1 kΩ) pri povezovanju LED diod ali tranzistorjev. Drugič, pri krmiljenju induktivnih bremen, kot so releji, solenoidi ali DC motorji, obvezno dodajte flyback diodo (npr. 1N4007) vzporedno s porabnikom. Brez diode se ob izklopu porabnika ustvari visokonapetostna konica, ki lahko v trenutku uniči tranzistor v mikrokrmilniku. Tretjič, za zaščito vhodov pred previsoko napetostjo uporabite Zener diode ali napetostne delilnike. Četrtič, nikoli ne preklapljajte pinov v način izhoda (OUTPUT), če so povezani neposredno na 5V ali GND brez upora, saj lahko programska napaka povzroči kratek stik.
Zaključek
Arduino UNO pinout predstavlja popolno ravnovesje med preprostostjo za učenje in tehnično zmogljivostjo za profesionalno prototipiranje. Skozi ta podroben pregled smo videli, da vsak pin skriva več plasti funkcionalnosti – od preprostih digitalnih stanj do kompleksnih komunikacijskih protokolov in preciznih analognih meritev. Poznavanje notranje arhitekture ATmega328P, njegovih časovnikov, registrov in tokovnih omejitev je tisto, kar loči ljubiteljsko igranje od resnega inženirskega dela. S pravilnim razumevanjem teh osnov lahko gradite robustne, varne in optimizirane sisteme, ki bodo zanesljivo delovali v vaših projektih. Arduino UNO ni le razvojna ploščica; je zmogljivo orodje, ki ob pravilni uporabi omogoča uresničitev še tako zahtevnih tehničnih idej.
