Vloga sekundarnega mikrokrmilnika pri USB komunikaciji
Pri delu z razvojnimi ploščami, kot je Arduino Uno, se večina uporabnikov osredotoči na glavni procesor, ki izvaja njihovo kodo. Vendar pa se v ozadju skriva tihi junak, ki omogoča, da se koda sploh prenese iz računalnika na ploščo. To je sekundarni mikrokrmilnik, katerega naloga je upravljanje USB komunikacije. Brez tega vmesnika bi bilo programiranje mikrokrmilnikov bistveno bolj zapleteno, saj bi zahtevalo namenske programatorje in poznavanje specifičnih strojnih protokolov. V tem članku bomo raziskali, zakaj je ta komponenta ključna za stabilnost in vsestranskost vaših projektov.
Kaj je sekundarni mikrokrmilnik in zakaj ga potrebujemo
Sekundarni mikrokrmilnik na razvojni plošči deluje kot most med svetom USB (Universal Serial Bus) in svetom UART (Universal Asynchronous Receiver-Transmitter). Glavni procesorji, kot je ATmega328P na Arduinu Uno, nimajo vgrajenega USB vmesnika. Da bi jih lahko priključili neposredno na sodoben računalnik, potrebujemo vmesno stopnjo, ki USB pakete prevaja v serijske podatke, ki jih glavni krmilnik razume. Sekundarni krmilnik prevzame vso kompleksnost USB protokola, vključno z napajanjem, prepoznavanjem naprave v operacijskem sistemu in upravljanjem pretoka podatkov.

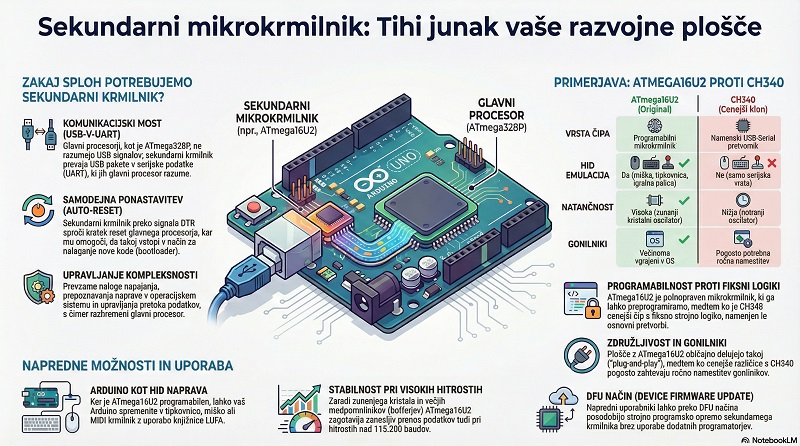

Sekundarni mikrokrmilnik na razvojni plošči
Zgodovinski razvoj USB komunikacije na Arduinu
V zgodnjih dneh Arduina so plošče uporabljale namenske čipe podjetja FTDI (npr. FT232RL) za USB-v-serijsko pretvorbo. Ti čipi so bili izjemno zanesljivi, vendar so bili dragi in so opravljali le eno fiksno nalogo. Z izdajo Arduina Uno R3 je prišlo do premika – namesto namenskega pretvornika so uporabili splošni mikrokrmilnik ATmega16U2. Ta sprememba je razvijalcem omogočila, da programirajo tudi sam komunikacijski vmesnik, kar je odprlo vrata novim načinom uporabe razvojnih plošč.
Razlika med namenskim USB pretvornikom in mikrokrmilnikom
Glavna razlika med čipi, kot je CH340, in mikrokrmilnikom, kot je ATmega16U2, je v programabilnosti. Namenski pretvorniki imajo fiksno strojno logiko (Hardwired logic), ki je optimizirana izključno za pretvorbo USB-v-UART. Mikrokrmilnik pa je “prazen list”, na katerega naložimo strojno programsko opremo (Firmware). To pomeni, da lahko ATmega16U2 spremeni svojo identiteto; namesto da se računalniku predstavi kot serijska vrata, se lahko predstavi kot miška, tipkovnica ali zunanji disk, kar s fiksnimi pretvorniki ni mogoče.
Strojna oprema: Spoznajte ATmega16U2
ATmega16U2 je majhen, a zmogljiv 8-bitni RISC mikrokrmilnik iz družine AVR. Ima 16 KB flash pomnilnika in vgrajen USB 2.0 Full Speed vmesnik. Njegova arhitektura je optimizirana za hitro preklapljanje med USB paketi in UART prekinitev. Na ploščah Arduino ga prepoznamo kot majhen kvadratni čip, ki se nahaja tik ob USB priključku. Njegova prisotnost na plošči je pogosto znak višje kakovosti izdelave, saj omogoča hitrejše prenose podatkov in boljšo združljivost z različnimi operacijskimi sistemi brez potrebe po namestitvi dodatnih gonilnikov.
Kako poteka komunikacijski most med USB vrati in glavnim procesorjem
Proces komunikacije je sestavljen iz več stopenj. Ko iz računalnika pošljete ukaz (npr. naložite novo skico), se podatki preko USB kabla pošljejo do ATmega16U2. Ta čip podatke sprejme, jih razpakira iz USB okvirov in jih preko svojih serijskih pinov (TX in RX) pošlje na serijske pine glavnega krmilnika. Hkrati sekundarni krmilnik upravlja s signalom DTR (Data Terminal Ready), ki povzroči kratek reset glavnega procesorja, kar mu omogoči, da vstopi v način za nalaganje kode (Bootloader mode).

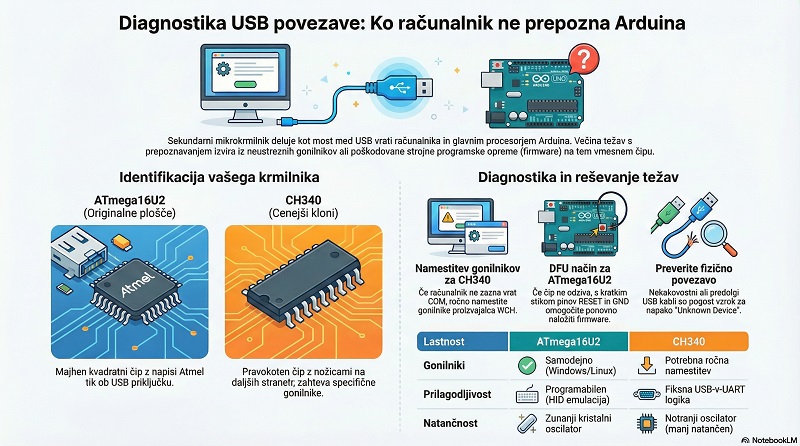

Diagnostika USB povezave mikrokrmilnika
Vloga strojne programske opreme v sekundarnem krmilniku
Firmware v ATmega16U2 je tisti del kode, ki določa, kako se bo naprava obnašala. Večina plošč Arduino uporablja standardni “USB-to-Serial” firmware, ki emulira serijska vrata. Vendar pa lahko izkušeni uporabniki ta firmware zamenjajo. Z uporabo orodij, kot je DFU (Device Firmware Upgrade), lahko na ta čip naložimo kodo, ki bo spremenila obnašanje celotne plošče, ne da bi pri tem spreminjali kodo na glavnem procesorju.
Pomen LUFA knjižnice za USB funkcionalnosti
LUFA (Lightweight USB Framework for AVR) je ključna knjižnica, ki omogoča delovanje ATmega16U2. Gre za odprtokodni okvir, ki razvijalcem omogoča enostavno implementacijo kompleksnih USB protokolov na AVR mikrokrmilnikih. Brez LUFA bi bilo pisanje gonilnikov in strojne programske opreme za sekundarne krmilnike izjemno težavno, saj USB protokol zahteva natančno časovno usklajenost in strogo sledenje standardom.
Prednosti uporabe ATmega16U2 pred cenejšimi alternativami kot je CH340
Čeprav so kitajski čipi serije CH340 bistveno cenejši in odlično služijo za osnovno nalaganje kode, ima ATmega16U2 več prednosti. Prva je stabilnost gonilnikov – originalni Arduino krmilniki delujejo takoj, medtem ko CH340 pogosto zahteva ročno namestitev gonilnikov na Windows in macOS sistemih. Druga prednost je hitrost; ATmega16U2 ima večje medpomnilnike (Buffers), kar preprečuje izgubo podatkov pri visokih hitrostih osveževanja (Baud rate), kar je ključno pri projektih, ki zahtevajo hiter prenos telemetrije.
Napredne možnosti: Spreminjanje Arduina v HID napravo
Ena najbolj zanimivih lastnosti programabilnega sekundarnega krmilnika je emulacija HID (Human Interface Device). S spremembo firmwaru na ATmega16U2 lahko vaš Arduino Uno postane tipkovnica, ki ob pritisku na gumb vpiše geslo, ali pa miška, ki jo upravljate s senzorjem pospeška. To razširi uporabnost Arduina izven okvirov običajnega mikrokrmilnika v svet interaktivnih naprav, ki jih računalnik prepozna brez kakršne koli dodatne programske opreme.
Dvojna vloga: Komunikacija in resetiranje glavnega krmilnika
Sekundarni krmilnik ne skrbi le za pretok bajtov. Njegova kritična naloga je “Auto-Reset” funkcija. Ko programsko okolje na računalniku odpre serijska vrata, sekundarni krmilnik preko kondenzatorja pošlje nizek impulz na pin RESET glavnega krmilnika. Ta mehanizem je nujen za avtomatizirano nalaganje kode, saj brez njega uporabnik moral ročno pritisniti gumb reset v natančno določenem trenutku, da bi bootloader sprejel nove podatke.
Analiza fizične povezave na tiskanem vezju
Če pogledamo tiskano vezje Arduina, bomo opazili tanke sledi (Traces), ki povezujejo oba krmilnika. Ti dve liniji sta TX (Oddajanje) in RX (Sprejemanje). Pomembno je vedeti, da so te linije povezane preko uporov, kar omogoča, da se serijska komunikacija uporablja tudi za druge namene, ko USB kabel ni priključen. Prav tako so na voljo dodatni pini za programiranje samega ATmega16U2 preko ICSP vmesnika, kar omogoča naprednim uporabnikom popoln nadzor nad komunikacijskim delom plošče.
Vpliv sekundarnega krmilnika na stabilnost prenosa podatkov pri visokih hitrostih
Pri industrijskih aplikacijah ali zapletenih meritvah, kjer prenašamo velike količine podatkov, pride do izraza kvaliteta komunikacijskega mostu. Cenejši pretvorniki lahko pri hitrostih nad 115200 baudov začnejo izgubljati podatke ali povzročati napake zaradi nestabilnega notranjega oscilatorja. ATmega16U2 uporablja zunanji kristalni oscilator, ki zagotavlja visoko natančnost ure, kar je nujno za sinhronizacijo podatkovnih bitov pri visokih hitrostih brez popačenj.
Diagnostika težav: Ko računalnik ne prepozna Arduina
Težave z USB komunikacijo so med najpogostejšimi izzivi hobistov. Če računalnik ne prepozna naprave, je krivec pogosto prav sekundarni krmilnik ali njegovi gonilniki. Pri ploščah z ATmega16U2 je ena izmed rešitev ponovno nalaganje firmwaru preko DFU načina. Pri ploščah s CH340 pa je skoraj vedno težava v neustreznih gonilnikih. Poznavanje tipa sekundarnega krmilnika na vaši plošči je prvi korak k uspešni diagnostiki in reševanju težav s povezljivostjo.
Diagnostika USB povezave mikrokrmilnika
Varnostni vidiki programabilnih USB vmesnikov
Programabilnost prinaša tudi določena tveganja. Ker lahko sekundarni krmilnik emulira HID naprave, se lahko uporabi za izdelavo škodljivih naprav (npr. “BadUSB”), ki bi po priključitvi na računalnik samodejno izvajale ukaze. Zato je pomembno, da na svoje razvojne plošče nalagate le preverjeno strojno programsko opremo in se zavedate moči, ki jo ponuja dostop do USB krmilnika na nivoju strojne opreme.
Omejitve in pomanjkljivosti integriranih rešitev
Nekatere sodobne plošče, kot sta Arduino Leonardo ali Micro, uporabljajo procesor ATmega32U4, ki ima USB vmesnik že vgrajen v glavni čip. To odstrani potrebo po sekundarnem krmilniku, kar zmanjša stroške in velikost plošče. Vendar pa ima to svojo pomanjkljivost: če se vaš program na glavnem krmilniku “zatakne” v neskončni zanki ali povzroči sesutje, se prekine tudi USB povezava, kar lahko oteži ponovno nalaganje kode. Ločen sekundarni krmilnik na Uno ali Mega ploščah zagotavlja, da je komunikacijski kanal vedno odprt, ne glede na stanje vaše kode.
Primerjava z novejšimi ploščami z vgrajenim USB krmilnikom
Novejše arhitekture, kot sta ESP32 ali RP2040, ubirajo različne poti. ESP32 se pogosto zanaša na zunanje pretvornike (kot je CP2102), medtem ko ima RP2040 (Raspberry Pi Pico) vgrajen izjemno napreden USB krmilnik, ki omogoča enostavno emulacij diskov za nalaganje kode (UF2 format). Izbira med ploščo z ločenim sekundarnim krmilnikom in ploščo z vgrajenim USB vmesnikom je odvisna od tega, ali potrebujete robustnost in neodvisnost komunikacije ali pa kompaktnost in neposreden nadzor nad USB portom.
Pogosta vprašanja: Ali lahko programiramo sekundarni krmilnik
Da, sekundarni krmilnik ATmega16U2 je popolnoma programabilen mikrokrmilnik. Za to ne potrebujete posebne strojne opreme, le USB kabel in programsko opremo, kot je Flip ali dfu-programmer. Vendar pa bodite previdni: s preprogramiranjem sekundarnega krmilnika boste izgubili možnost standardnega nalaganja kode preko Arduino IDE, dokler ne naložite nazaj originalnega USB-to-Serial firmwaru. To je napredno opravilo, ki zahteva dobro razumevanje AVR arhitekture.
Prihodnost komunikacijskih vmesnikov v vgradnih sistemih
S trendom zmanjševanja komponent in integracije vse več funkcij v en čip, ločeni sekundarni krmilniki počasi izginjajo iz najcenejših razvojnih plošč. Vendar pa v industriji in pri zahtevnejših razvojnih orodjih še vedno ostajajo zlati standard. Prihodnost prinaša USB-C vmesnike in še hitrejše protokole, vendar bo osnovno načelo pretvorbe signalov in potreba po zanesljivem mostu med računalnikom in mikrokrmilnikom ostala nespremenjena.
Zaključek in povzetek ključnih ugotovitev
Sekundarni mikrokrmilnik je nepogrešljiv del ekosistema razvojnih plošč, ki omogoča enostavno in zanesljivo komunikacijo. Razumevanje razlike med programabilnimi krmilniki, kot je ATmega16U2, in namenskimi pretvorniki, kot je CH340, vam omogoča boljšo izbiro strojne opreme za vaše specifične potrebe. Ne glede na to, ali potrebujete preprost prenos podatkov ali pa želite svojo napravo spremeniti v napredno HID orodje, je poznavanje vloge tega “tihega partnerja” ključno za vsakega resnega razvijalca vgradnih sistemov.
