Digitalni vhodi in izhodi mikrokrmilnika (GPIO)

Digitalna elektronika temelji na preprostosti dveh stanj, vendar se pod površjem skriva kompleksna fizika napetostnih nivojev, tokovnih omejitev in elektromagnetnih interakcij. V tem priročniku bomo poglobljeno raziskali delovanje splošnonamenskih vhodno-izhodnih pinov (GPIO), ki so ključni most med programsko kodo in fizičnim svetom.

Uvod: Binarna logika in pragovi napetosti

Binarna logika (0 in 1) je teoretični koncept, ki ga v fizičnem svetu mikrokrmilnikov interpretiramo preko električne napetosti. Vendar pa mikrokrmilnik ne vidi “čiste” ničle ali enice, temveč meri napetost glede na maso (GND).

Za razumevanje binarne logike v praksi moramo uvesti koncept napetostnih pragov. Če bi mikrokrmilnik zahteval točno 5,0 V za logično 1, bi vsak majhen padec napetosti povzročil napako v komunikaciji. Zato so določena območja:

• Logična 0 (LOW): Napetost blizu 0 V.
• Logična 1 (HIGH): Napetost blizu napajalne napetosti (VCC).

Vmesno območje je nedefinirano in se mu moramo izogibati, saj lahko povzroči nestabilno delovanje sistema.

Kaj je GPIO: CMOS struktura in Tri-state stanje

GPIO (General Purpose Input/Output) pini so programabilna vrata čipa. Njihova notranja zgradba večinoma temelji na CMOS tehnologiji (Complementary Metal-Oxide-Semiconductor), ki uporablja par tranzistorjev (P-kanalni in N-kanalni), ki delujeta komplementarno.

Ena najpomembnejših lastnosti GPIO pinov je možnost preklopa v tri-state (Hi-Z) stanje. Poleg stanja LOW (0) in HIGH (1) lahko pin postane “visoko-impedančen”. V tem stanju se pin obnaša, kot da bi bil fizično odklopljen od vezja. To je ključno pri vodilih, kjer si več naprav deli isto linijo (npr. I2C ali SPI), saj naprava, ki ne komunicira, ne sme vplivati na nivo napetosti na vodilu.

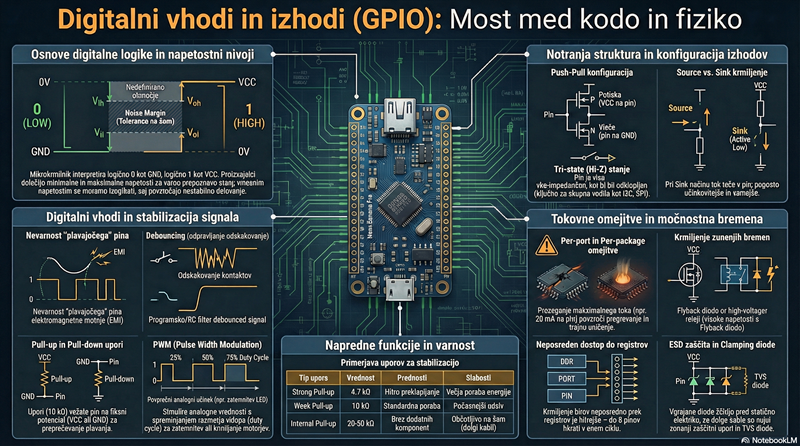

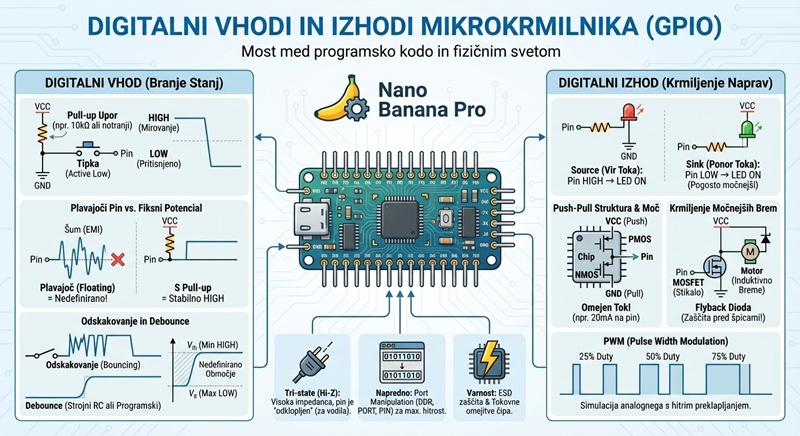

Digitalni vhodi in izhodi mikrokrmilnika.jpeg

Logični nivoji: Vih, Vil, Voh, Vol in Noise Margin

Za zagotavljanje zanesljivosti digitalnega prenosa proizvajalci definirajo štiri ključne parametre:

• Vih (Input High Voltage): Minimalna napetost, ki jo vhod še vedno prepozna kot logično 1.
• Vil (Input Low Voltage): Maksimalna napetost, ki jo vhod še vedno prepozna kot logično 0.
• Voh (Output High Voltage): Minimalna napetost, ki jo izhod zagotavlja pri logični 1.
• Vol (Output Low Voltage): Maksimalna napetost, ki jo izhod zagotavlja pri logični 0.

Razlika med $V_{oh}$ in $V_{ih}$ (ter $V_{il}$ in $V_{ol}$) se imenuje noise margin (toleranca na šum). Večja kot je ta razlika, bolj odporen je sistem na zunanje električne motnje, ki bi lahko spremenile nivo napetosti na liniji.

Digitalni izhod: Push-Pull konfiguracija

Večina sodobnih GPIO izhodov uporablja Push-Pull konfiguracijo. To pomeni, da sta v čipu dva tranzistorja: eden “potiska” (push) tok iz napajanja (VCC) na pin, drugi pa “vleče” (pull) tok s pina na maso (GND).

• Ko je izhod HIGH, je zgornji tranzistor odprt, spodnji pa zaprt.
• Ko je izhod LOW, je spodnji tranzistor odprt, zgornji pa zaprt.

Ta zasnova omogoča hitro preklapljanje in stabilne napetostne nivoje, saj je pin vedno aktivno povezan bodisi na VCC bodisi na GND.

Source vs. Sink: Zakaj je “sink” pogosto močnejši?

Pri načrtovanju vezij se srečamo z dvema načinoma krmiljenja bremen:

• Source (Vir): Pin zagotavlja tok bremenu, ki je vezano na GND.
• Sink (Ponor): Tok teče skozi breme (vezano na VCC) v pin, ki je nastavljen na LOW.

V zgodovini digitalne elektronike (zlasti pri TTL logiki) so bili tranzistorji za “sinking” (vlečenje toka) bistveno učinkovitejši od tistih za “sourcing”. Čeprav so sodobni CMOS čipi bolj uravnoteženi, boste v datasheetih pogosto opazili, da je maksimalni dovoljeni tok pri stanju LOW ($I_{ol}$) nekoliko višji kot pri stanju HIGH ($I_{oh}$). To je razlog, zakaj se v industriji pogosto uporablja vezava, kjer pin “vleče” tok (Active Low).

Tokovne omejitve in segrevanje čipa

GPIO pini niso neomejeni viri energije. Vsak pin ima določen per-port limit (npr. 20 mA), celoten čip pa ima per-package limit (skupna vsota tokov vseh pinov).

Preseganje teh omejitev povzroči:

1. Padec napetosti: Zaradi notranje upornosti tranzistorjev napetost na pinu pade pod $V_{oh}$.
2. Segrevanje: Odvečna energija se pretvori v toploto, kar lahko povzroči termični preboj in trajno uničenje silicijeve strukture.Vedno izračunajte skupno porabo vseh LED diod in modulov, ki jih napajate neposredno iz mikrokrmilnika.

Krmiljenje močnejših bremen: MOSFET, rele in optokuplerji

Ko GPIO pin nima dovolj moči, uporabimo zunanja stikala:

• MOSFET: Idealni za hitro preklapljanje. Paziti moramo na Gate capacitance (kapacitivnost vrat) – ob preklopu lahko MOSFET za kratek čas potegne velik tok, zato je priporočljivo zaporedno vezati upor (npr. 100-220 Ω).
• Rele: Za visoke napetosti in tokove. Obvezno dodamo Flyback diodo vzporedno s tuljavo releja, da preprečimo napetostne špice ob izklopu, ki bi uničile mikrokrmilnik.
• Optokuplerji: Uporabljamo jih za popolno galvansko izolacijo med mikrokrmilnikom in močnostnim delom, kar preprečuje prenos šuma in varuje čip pred napetostnimi sunki.

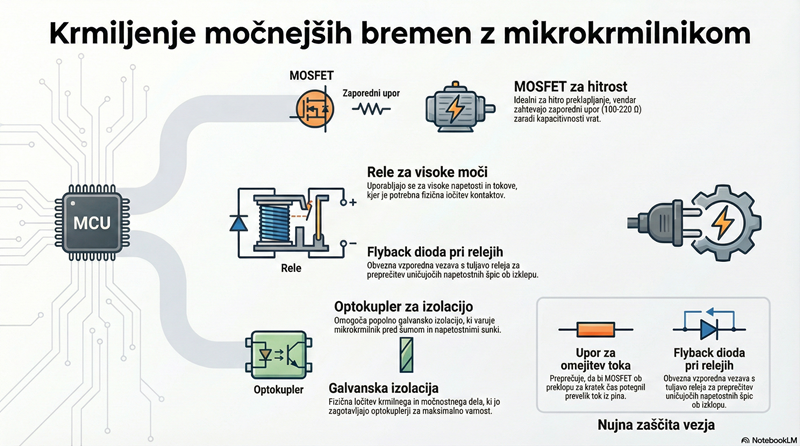

Krmiljenje močnejših bremen z mikrokrmilnikom.jpeg

Digitalni vhod: Visoka impedanca in vpliv na šum

V vhodnem načinu je GPIO pin v stanju visoke impedance ($10\text{ M}\Omega$ ali več). To pomeni, da skozi pin teče zanemarljiv tok (reda velikosti nA), kar omogoča branje napetosti brez vpliva na merjeno vezje.

Vendar pa visoka impedanca pomeni tudi visoko občutljivost. Pin se obnaša kot antena in lahko zazna šum iz okolice, statično elektriko ali bližnje Wi-Fi signale, kar vodi do napačnih odčitkov.

Problem “plavajočega” pina in EMI

Če pin ni povezan na fiksni potencial (VCC ali GND), pravimo, da “plava” (floating). V tem stanju je napetost na pinu povsem nedoločena. Elektromagnetne motnje (EMI) iz okolja povzročajo, da se pin naključno preklaplja med 0 in 1.

V zraku je ogromno elektromagnetnega valovanja (omrežna napetost 50 Hz, radijski valovi), zrak pa deluje kot antena, ki te signale prenese na občutljiv vhod mikrokrmilnika.

Pull-up in pull-down upori: Izračun 4.7k vs. 10k

Da preprečimo plavanje pina, uporabimo upore, ki pin “vlečejo” k znani vrednosti.

• Pull-up: Pin veže na VCC (mirovanje = HIGH).
• Pull-down: Pin veže na GND (mirovanje = LOW).

Izbira vrednosti upora:

• 4.7 kΩ (Strong Pull-up): Omogoča hitrejše preklapljanje (hitreje napolni kapacitivnost linije), vendar porabi več toka, ko je stikalo pritisnjeno.
• 10 kΩ (Weak Pull-up): Standardna izbira za večino aplikacij. Manjša poraba energije, a počasnejši odziv pri zelo visokih frekvencah.

Internal pull-ups: Prednosti in omejitve

Večina mikrokrmilnikov ima vgrajene notranje pull-up upore, ki jih aktiviramo s programsko opremo (INPUT_PULLUP).

Prednosti: Manj komponent na tiskanem vezju in enostavnejša vezava.

Omejitve: Tipične vrednosti teh uporov so med $20\text{ k}\Omega$ in $50\text{ k}\Omega$. To so zelo “šibki” upori, ki so primerni za tipke tik ob mikrokrmilniku, niso pa primerni za dolge kable v industrijskem okolju, kjer bi potrebovali močnejši pull-up (npr. $1\text{ k}\Omega$) za boljšo odpornost na šum.

Logika “active low”: Zgodovinski razlogi in varnost

Standard v elektroniki je uporaba Active Low logike, kjer je stanje “aktivno”, ko je napetost LOW (0 V).

Razlogi so zgodovinski (boljši “sink” tranzistorji) in varnostni:

1. Varnost: Če se žica poškoduje in dotakne ohišja (ki je običajno GND), sistem to zazna kot aktivacijo, namesto da bi povzročil kratek stik napajanja.
2. Stabilnost: GND je v sistemu običajno bolj stabilen potencial kot VCC, ki lahko niha pod obremenitvijo.

Problem: Odskakovanje kontaktov (bouncing)

Ko pritisnete mehansko tipko, se kovinski kontakti ne sklenejo v enem koraku. Zaradi prožnosti kovine kontakti za kratek čas (običajno 1–10 ms) “poskakujejo”. Mikrokrmilnik, ki deluje z milijoni operacij na sekundo, to zazna kot več deset zaporednih klikov. To je povsem mehanski pojav, ki ga moramo odpraviti bodisi programsko bodisi strojno.

Rešitev: Debouncing (programski in strojni)

Programski debounce:

• delay(50): Najenostavnejša metoda, a blokira izvajanje preostalega programa.
• Millis() metoda: Preverimo, koliko časa je preteklo od zadnje spremembe. Če je čas krajši od npr. 50 ms, spremembo ignoriramo. To omogoča “multitasking”.

Strojni Debounce:

Uporabimo RC filter (upor in kondenzator). Kondenzator se počasi polni in prazni, s čimer “pogladi” hitre napetostne špice, ki nastanejo ob poskakovanju kontaktov. To je najbolj zanesljiva metoda, saj razbremeni procesor.

PWM: Duty cycle in resolucija

PWM (Pulse Width Modulation) simulira analogne vrednosti s hitrim preklapljanjem digitalnega izhoda.

• Duty Cycle: Razmerje med časom, ko je signal HIGH, in celotno periodo. 50 % duty cycle pomeni polovično svetlost LED diode.
• Frekvenca: Mora biti dovolj visoka (npr. > 200 Hz), da človeško oko ne zazna utripanja (flicker-free).
• Resolucija: Določa število stopenj. 8-bitni PWM (standard na Arduinu) omogoča 256 stopenj (0-255), medtem ko 12-bitni ali 16-bitni sistemi omogočajo bistveno bolj gladke prehode svetlosti ali natančnejše krmiljenje servo motorjev.

Napredno: Port manipulation (DDR, PORT, PIN)

Standardne funkcije, kot je digitalWrite(), v ozadju izvajajo veliko preverjanj, kar jih upočasnjuje. Za maksimalno hitrost uporabljamo neposreden dostop do registrov:

• DDR (Data Direction Register): Določa, ali je pin vhod ali izhod.
• PORT Register: Nastavlja stanje izhoda (HIGH/LOW).
• PIN Register: Omogoča branje stanja vhoda.

Primer kode (Arduino AVR):

// Namesto pinMode(8, OUTPUT);
DDRB |= (1 << 0); // Nastavi Pin 8 (PB0) kot izhod

// Namesto digitalWrite(8, HIGH);
PORTB |= (1 << 0); // Nastavi Pin 8 na HIGH

Z uporabo registrov lahko hkrati preklopimo do 8 pinov v enem samem procesorskem ciklu (62,5 nanosekunde pri 16 MHz).

Praktični izziv: Napredni semafor z gumbom

Teorijo preizkusite s projektom semaforja, ki simulira realno delovanje:

1. Osnovno stanje: Zelena luč za avtomobile gori, dokler ni pritisnjen gumb za pešce.
2. Logika gumba: Uporabite INPUT_PULLUP in programski debounce z millis().
3. Sekvenca: Ob pritisku se sproži varna sekvenca: Rumena (2s) -> Rdeča (1s) -> Zelena za pešce (5s) -> Utripajoča zelena za pešce -> Rdeča za pešce -> Rdeča in rumena za avtomobile -> Zelena za avtomobile.
4. Izziv: Dodajte brenčač (PWM) za zvočni signal pešcem, ko gori zelena luč.

Varnost in zaščita: ESD in “clamping diode”

GPIO pini so občutljivi na ESD (elektrostatično razelektritev). Dotik pina s prstom lahko nanj prenese tisoče voltov statične elektrike.

V čipu so vgrajene clamping diode, ki napetostne špice usmerijo v VCC ali GND, vendar so te diode majhne in zmorejo le majhne tokove.

Za varno delovanje:

• Uporabljajte zunanje zaščitne upore na vhodih.
• Pri dolgih kablih uporabite namenske ESD zaščitne čipe (TVS diode).
• Nikoli ne odklapljajte induktivnih bremen (motorji, releji) brez flyback diode.

Z razumevanjem teh 18 ključnih točk ste prešli od hobista k inženirskemu pristopu uporabe mikrokrmilnikov. Digitalni svet ni le 0 in 1, temveč natančno krmiljenje električnih veličin.
