Tranzistor: Majhna komponenta z veliko močjo

Uvod

Brez tranzistorja ne bi obstajal niti en sodoben elektronski pripomoček. Ne telefoni, ne računalniki, ne električni avtomobili in ne internet. Tranzistor je osnovna enota, iz katere je zgrajen ves digitalni svet — a kljub temu ostaja za mnoge začetnike v elektroniki nedoumljiva komponenta za katero ne vemo točno, čemu pravzaprav služi.

V tem članku bomo razložili, kaj tranzistor sploh je, kako deluje, kateri tranzistor je primeren za vaš projekt z Arduinom ali ESP32, in kako se je ta drobna komponenta razvila od prve ročno narejene naprave iz leta 1947 do čipov, ki danes vsebujejo desetine milijard tranzistorjev. Obravnavali bomo tudi najpogostejše napake začetnikov, ki vodijo do uničenja komponent, in pogledali, kaj prinaša prihodnost polprevodniške industrije.

Kaj je tranzistor in kako deluje?

Tranzistor je polprevodniška naprava s tremi priključki, ki ji pravimo noge. Njen temeljni namen je nadzor električnega toka — bodisi kot stikalo (vklopljeno/izklopljeno) ali kot ojačevalnik (šibek signal → močan signal).

Ime “tranzistor” izhaja iz angleških besed transfer resistor — prenosna upornost. Naprava deluje tako, da majhen vhodni signal (tok ali napetost) nadzoruje bistveno večji tok iz zunanjega napajalnega vira. To je ključna lastnost, ki tranzistorja loči od enostavnih pasivnih komponent, kot sta upor in kondenzator.

Obstajata dve poglavitni vrsti tranzistorjev, ki se danes množično uporabljata:

• BJT (bipolarni spojni tranzistor) — krmiljen s tokom; noge so baza (B), kolektor (C) in emitor (E)
• MOSFET (tranzistor na poljski učinek z oksidnim polprevodom) — krmiljen z napetostjo; noge so vrata (Gate, G), ponor (Drain, D) in izvir (Source, S)

Obe vrsti sta na voljo v dveh polaritetah: NPN in PNP pri BJT ter N-kanalni in P-kanalni pri MOSFET. Za projekte z Arduinom in ESP32 boste v večini primerov delali z NPN BJT ali N-kanalnim MOSFET, ker ju lažje krmilite z digitalnim izhodom mikrokrmilnika (visok nivo = vklopljeno).

BJT tranzistor – baza, emitor, kolektor

BJT tranzistor je sestavljen iz treh polprevodniških plasti, ki tvorijo dva PN spoja. Pri NPN tipu je srednja plast (baza) iz polprevodnika tipa P, zunanji dve plasti (emitor in kolektor) pa iz polprevodnika tipa N. Pri PNP tipu je razpored obraten — NPN tranzistor se vklopi z visokim logičnim nivojem, PNP pa z nizkim.

Kako deluje NPN BJT kot stikalo

Stik med bazo in emitorjem deluje kot dioda z napetostnim pragom okrog 0,7 V. Ko na bazo dovedemo napetost vsaj 0,7 V glede na emitor, ta spoj postane prevoden. Skozi bazo začne teči majhen bazni tok (I_B), ki odpre pot bistveno večjemu toku med kolektorjem in emitorjem (I_C). Razmerje I_C / I_B imenujemo faktor tokovnega ojačanja beta (β). Pri tipičnih splošnonamenskih tranzistorjih, kot sta BC547 in 2N2222, znaša β med 100 in 300.

Tranzistor v vlogi stikala deluje v dveh skrajnih stanjih:

• Zaprtje (cutoff): Na bazi ni krmilnega toka — tranzistor ne prevaja, deluje kot odprto stikalo, breme je izklopljeno.
• Nasičenje (saturation): Bazni tok je dovolj velik — tranzistor je popolnoma odprt, deluje kot zaprto stikalo z minimalno napetostjo padca med kolektorjem in emitorjem.

Emitor pri NPN tranzistorju mora biti vedno priključen na maso (GND). Kolektor priključimo na negativni priključek bremena (motor, relej, LED, ventilator…), breme pa med napajalno napetost in kolektor. Ko mikrokrmilnik postavi izhod na visok nivo, bazni upor omeji tok, tranzistor se odpre in breme se vklopi.

Za izračun vrednosti baznega upora velja: R = (V_pin − 0,7 V) / I_B. Pri Arduinu (5 V) in želenem baznem toku 1 mA izračunamo R = (5 − 0,7) / 0,001 = 4300 Ω → izberemo standardno vrednost 4,7 kΩ.

Tipični splošnonamenski BJT tranzistorji prenesejo do 100–600 mA toka in napetosti do 40–60 V. Za večja bremena — motorje z večjo močjo, solenide — so ti parametri premajhni in potrebujemo MOSFET ali posebne močnostne tranzistorje.

NPN ali PNP?

Večina projektov z mikrokrmilniki uporablja NPN tranzistorje v t.i. low-side konfiguraciji: tranzistor je med bremenom in GND. PNP tranzistorji se redkeje pojavljajo v high-side konfiguraciji: tranzistor je med napajanjem in bremenom. Za začetnike je NPN z low-side vezavo bolj intuitivna in varnejša.

MOSFET – krmiljenje z napetostjo

MOSFET je danes najpogostejša vrsta tranzistorja nasploh — praktično vsak sodoben procesor in mikrokrmilnik je zgrajen iz milijard MOSFET-ov. Za razliko od BJT-ja ga krmilimo z napetostjo na vratih (gate), ne s tokom skozi bazo.

Zakaj je to prednost? Ker med vrati in kanalom MOSFET-a ni neposrednega galvanskega stika — vrata so od polprevodnika ločena s tanko plastjo silicijevega oksida. Skozi vrata torej ne teče statični tok, kar pomeni, da digitalni izhod Arduina ali ESP32 ne bo preobremenjen pri krmiljenju MOSFET-a.

Kako deluje N-kanalni MOSFET v načinu obogatenja

To je najpogostejši tip MOSFET-a v projektih z Arduinom in ESP32.

1. Ko je napetost med vrati in izvirom (V_GS) nižja od pragovne napetosti (V_th), kanal ne obstaja — tranzistor ne prevaja, tok ne teče.
2. Ko V_GS preseže V_th, električno polje pod vrati privlači elektrone in ustvari prevodni kanal med izvirom in ponorom — tranzistor začne prevajati.
3. Večja kot je V_GS, bolj prevoden je kanal in manjša je kanalska upornost (R_DS(on)), kar pomeni manj toplotnih izgub.

Oksidna plast vrat deluje kot kondenzator. Ko na vrata dovedemo napetost, naboj ostane ujet v tej kapacitivnosti — MOSFET se ne izklopi sam od sebe, ko krmilni signal ugasnemo. Zato je med vrata in izvir (GND) nujno vezati odvodni upor (pull-down), tipično 10 kΩ, ki zagotavlja praznjenje naboja in zanesljiv izklop.

Primerjava BJT in MOSFET na kratko

Tranzistor kot stikalo in osnova digitalnega sveta

V digitalnih vezjih — procesorjih, mikrokrmilnikih, pomnilnikih — tranzistor ne ojačuje analognih signalov, temveč deluje izključno kot stikalo, in to z neverjetno hitrostjo in gostoto.

Vsi sodobni digitalni čipi so zasnovani na tehnologiji CMOS (komplementarni metal-oksid-polprevodnik). CMOS združuje pare N-kanalnih in P-kanalnih MOSFET-ov v eno logično celico. N-kanalni MOSFET se vklopi pri visokem vhodnem signalu (binarna 1), P-kanalni pa pri nizkem (binarna 0). Z medsebojno vezavo teh dveh tipov inženirji oblikujejo logična vrata — NOT, NAND, NOR, AND, OR — ki so osnova vsega digitalnega računalništva.

Ko danes tapnete po zaslonu telefona, na milijarde teh drobnih tranzistorskih stikal znotraj integriranih vezij dela v popolnem usklajenem ritmu, s čimer omogočajo bliskovito hitro izvajanje vsakega ukaza.

Ključna prednost CMOS: porablja energijo skoraj izključno med preklapljanjem, ne pa v mirovanju. To je razlog, zakaj sodobni procesor z milijardami tranzistorjev sploh ne izgoreva samo od sebe pri izklopljenih programih.

Nvidia-jin grafični procesor GB202 (arhitektura Blackwell, 2025) vsebuje več kot 92,2 milijarde tranzistorjev na enem čipu. Za primerjavo: Intel 4004, prvi komercialni mikroprocesor iz leta 1971, jih je imel natanko 2.300. Ta rast je bila mogoča zahvaljujoč Moorovemu zakonu, ki pravi, da se število tranzistorjev na čipu podvoji vsakih 18–24 mesecev. Po letu 2010 se je podvajanje upočasnilo in danes traja bližje tri leta, ker se silicij pri dimenzijah pod 3 nm sooča s fizikalnimi mejami.

Tranzistor kot ojačevalnik

V analognih vezjih — avdio ojačevalnikih, radijskih sprejemnikih, senzorskih vmesnikih — tranzistor deluje kot ojačevalnik, ne kot stikalo.

Princip je naslednji: namesto da tranzistor vklopimo do nasičenja ali ga izklopimo v zaprtje, ga biasiramo (prednapetostno nastavimo) v aktivno območje — nekje med tema skrajnima stanjema. V tem območju se izhodni tok proporcionalno odziva na vhodni signal. Majhen izmenični signal (npr. iz mikrofona) se prišteje k nastavitveni vrednosti in povzroči sorazmerno nihanje izhodnega toka, ki je ojačan za faktor β.

Za pravilno ojačanje brez popačenja je biasiranje ključno. Delovno točko s pomočjo dopolnilnih uporov nastavimo na sredino prevodnega območja. Brez te nastavitve bi negativni del izmenični signal tranzistor popolnoma zaprl, ojačal bi se le pozitivni del in signal bi bil deformiran.

Darlingtonov par — za šibke signale

Darlingtonov par je posebna konfiguracija dveh BJT tranzistorjev, zaporedno vezanih tako, da emitor prvega napaja bazo drugega. Skupni faktor ojačanja je produkt posameznih β vrednosti — pri β₁ = β₂ = 100 dobimo skupni β = 10.000. To je primerno za aplikacije, kjer je vhodni signal izjemno šibak: tipter, vlažnostni senzor, fototranzistor.

Slabosti Darlingtonovega para: padec napetosti baza-emitor je dvojen (≈1,4 V namesto 0,7 V), odzivni čas je daljši, toplotni pobeg (thermal runaway) je bolj verjeten pri večjih tokovih. TIP120 in TIP121 sta najbolj poznana Darlington tranzistorja v TO-220 ohišju za projekte z Arduinom.

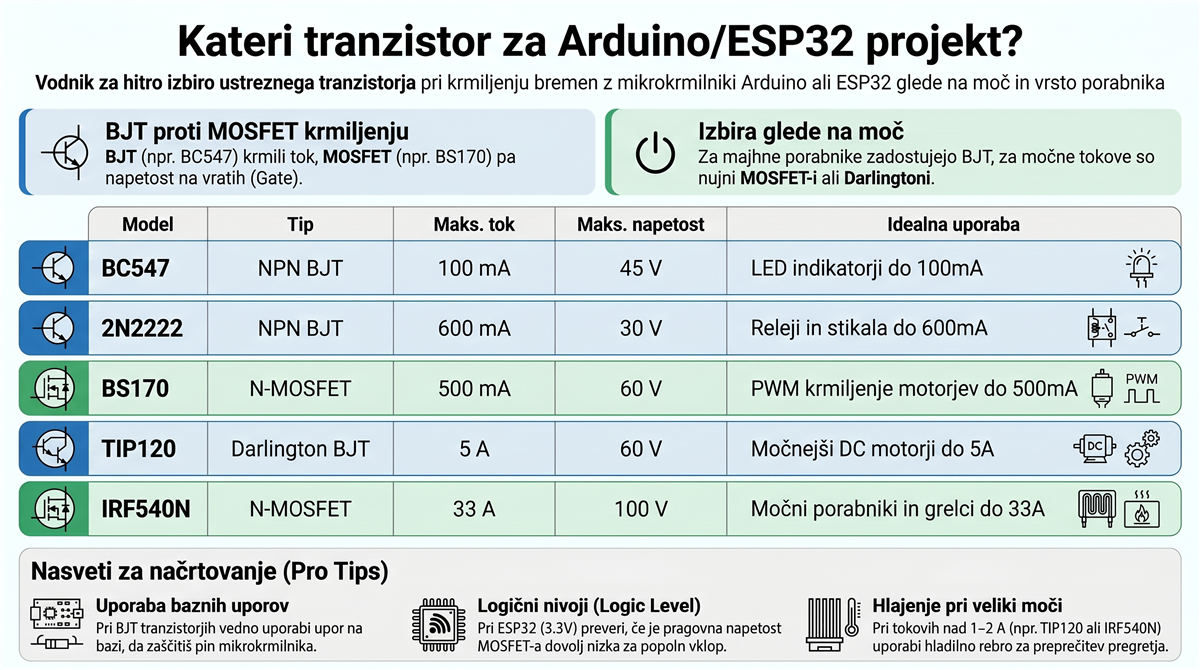

Kateri tranzistor za Arduino in ESP32 projekte?

Digitalni izhodni pini Arduina zagotavljajo 5 V pri tipično 20–40 mA. Izhodi ESP32 delajo na 3,3 V in prenesejo le 12 mA na pin. To ne zadostuje za neposredno napajanje motorjev, relejev, solenoidov ali LED trakov. Tranzistor nastopa kot vmesna stopnja, ki krmilni signal iz mikrokrmilnika pretvori v moč za breme.

BC547 — za manjše tokove

BC547 je klasičen splošnonamenski NPN BJT tranzistor v TO-92 ohišju. Faktor ojačanja β znaša okrog 100–520 (odvisno od serije A/B/C). Prenese do 100 mA toka in napetosti do 45 V. Primeren je za krmiljenje posameznih LED-diod, buzzerjev in podobnih majhnih bremen. Med izhodni pin Arduina in bazo je obvezen zaporedni bazni upor (tipično 1–10 kΩ, odvisno od napajalnega toka bremena).

2N2222 / PN2222A — za srednje tokove

2N2222 in PN2222A sta NPN BJT tranzistorja z višjo tokovno zmogljivostjo: do 600 mA pri 40 V. Primerna sta za krmiljenje manjših relejev, elektromagnetov in skupin LED-diod. Enako kot BC547 zahtevata bazni upor.

BS170 in 2N7000 — logični MOSFET za ESP32

N-kanalni MOSFET tranzistorji so primerni za hitro PWM krmiljenje. BS170 prenese 500 mA pri 60 V in se vklopi že pri 1,5–2,5 V na vratih — primeren za direktno krmiljenje z ESP32 (3,3 V). 2N7000 je podoben, a z nekoliko nižjo pragovno napetostjo. Za oba je obvezen:

1. Pull-down upor 10 kΩ med vrati in GND
2. Zaporedni upor 100–1000 Ω med izhodnim pinom in vrati (zaščita pred tokovnim sunkom)

IRF540N — za večja bremena

IRF540N je N-kanalni MOSFET v TO-220 ohišju, primeren za bremena do 33 A pri 100 V. Kanalska upornost R_DS(on) znaša le 0,044 Ω. Slabost: zahteva gate napetost okrog 10 V za popoln vklop — direktno krmiljenje z Arduinom (5 V) ne zadostuje za polno odprtje, za ESP32 (3,3 V) je potreben gate driver (npr. TC4420). Pri tokovih nad 5 A je nujna hladilna ploščica.

TIP120 — Darlington za zahtevnejše obremenitve

TIP120 je Darlingtonov NPN tranzistor v TO-220 ohišju, ki prenese 5 A pri 60 V. Krmiliti ga je mogoče z minimalnim baznim tokom in neposredno z Arduinom. Primeren za motorje, solenide in relejne module. Pri tokovih nad 1–2 A je potrebna hladilna ploščica, padec napetosti kolektor-emitor pa je višji kot pri MOSFET-u.

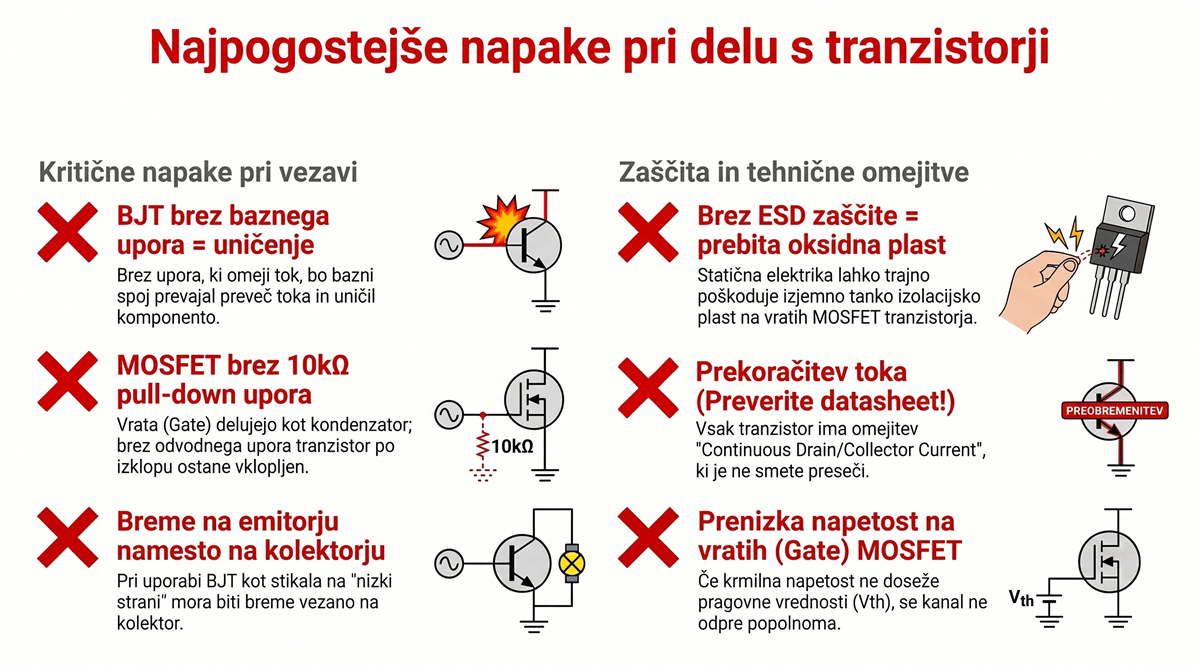

Najpogostejše napake začetnikov pri delu s tranzistorji

Pri praktičnem delu s tranzistorji se začetniki srečujejo s ponavljajočimi se napakami, ki vodijo do uničenja komponent.

1. BJT brez baznega upora

To je najpogostejša pot do uničenega tranzistorja. Stik baza-emitor deluje kot dioda z napetostnim pragom ≈0,7 V. Če bazo priključimo neposredno na 5 V (Arduino) ali 3,3 V (ESP32) brez upora, teče nekontroliran tok, ki v milisekundah pregreje in uniči tranzistor. Bazni upor je obvezen vedno.

2. MOSFET brez pull-down upora na vratih

Vrata MOSFET-a se vedejo kot kondenzator, ki zadrži naboj. Ko izhod mikrokrmilnika postavi pin na nizek nivo, naboj na kapacitivnosti vrat nima poti za iztekanje in tranzistor ostane vklopljen. Med vrata in GND je nujno vezati pull-down upor 10 kΩ.

3. Zanemarjanje zaščite pred statično elektriko (ESD)

MOSFET tranzistorji imajo pod vrati izjemno tanko oksidno plast. Že majhen elektrostatičen razelektritev (samo dotik s prstom pri nizki vlažnosti) jo lahko prebije in tranzistor za vedno uniči. Pri rokovanju z MOSFET komponentami zagotovite ESD zaščito: antistatičen trak, antistatična podloga ali dotik kovinskega predmeta pred rokovanjem.

4. Napačna postavitev bremena v vezju

Pri NPN BJT je breme (LED, relej, motor…) med napajalno napetostjo (V+) in kolektorjem — ne med emitorjem in GND. Postavitev bremena na emitor dvigne potencial emitorja nad 0 V, kar pomeni, da za vklop tranzistorja ne zadostuje 0,7 V na bazi, temveč 0,7 V + padec napetosti na bremenu. Krmiljenje postane nepredvidljivo.

5. Prekoračitev tokovnih meja

β faktor tranzistorja določa razmerje I_C / I_B, ne pa absolutnih tokov. Če breme zahteva 500 mA, BC547 (100 mA max) tega ne bo prenesel, ne glede na pravilen izračun baznega toka. Vedno preverite maksimalne vrednosti v podatkovnem listu (datasheet) komponente.

6. Napačna napetost vrat pri MOSFET

N-kanalni MOSFET se popolnoma odpre šele, ko je V_GS dovolj visoka nad pragovno napetostjo. Če je napetost prenizka, tranzistor deluje v aktivnem območju — kanal je delno odprt, R_DS(on) je visoka in tranzistor se greje. ESP32 z 3,3 V izhodnimi pini morda ne bo dovolj za popoln vklop standardnih MOSFET-ov, ki zahtevajo 4–5 V. Rešitev: izberite MOSFET, označen kot “logic-level” (npr. BS170, 2N7000, IRLZ44N), ki se odpre pri 2,5–3 V.

7. Toplotni pobeg (thermal runaway) pri BJT

BJT tranzistorji so pri velikih obremenitvah nagnjeni k toplotnemu pobegu: ko se tranzistor segreje, se β poveča, kar povzroči večji tok, ki povzroči še več segrevanja. Brez ustreznega hlajenja ali toplotne kompenzacije v vezju to pripelje do samouničenja.

Od Bell Labs do GAAFET – razvoj tranzistorja skozi desetletja

Razvoj tranzistorja je ena najhitreje napredujočih tehničnih zgodb v zgodovini človeštva.

1947 — Izum prvega tranzistorja

V decembru 1947 so John Bardeen, Walter Brattain in William Shockley v laboratorijih Bell Telephone Laboratories demonstrirali prvi delujoč tranzistor — točkovni stični tranzistor. Naprava je bila sestavljena iz germanija n-tipa z dvema zlatima kontaktoma. Signal je ojačala do 100-krat. Vsi trije so leta 1956 za ta izum prejeli Nobelovo nagrado za fiziko.

1954 — Silicij nadomesti germanij

Morris Tanenbaum v Bell Labs in Gordon Teal pri Texas Instruments neodvisno razvijeta prve silicijeve tranzistorje. Silicij ima višjo temperaturo delovanja in boljšo kemično stabilnost. Texas Instruments istega leta predstavi prenosni radio Regency TR-1 s štirimi tranzistorji — prvi potrošniški tranzistorski izdelek v masovni prodaji.

1959–1960 — Planarni proces in izum MOSFET-a

Jean Hoerni pri Fairchild Semiconductor patentira planarni proces: vse elektrode so na eni površini, kar je osnova skalabilne masovne produkcije. Mohamed Atalla in Dawon Kahng v Bell Labs na teh temeljih demonstrirata prvi MOSFET. Ker je MOSFET napetostno krmiljen in ima minimalno statično porabo, postane temelj celotne CMOS digitalne logike.

1965 — Moorov zakon

Gordon Moore opazi, da se število tranzistorjev na integriranem vezju podvoji vsako leto (leta 1975 popravi napoved na vsaki dve leti). Ta empirična napoved je do danes vodila celotno polprevodniško industrijo.

1971 — Intel 4004

Federico Faggin pri Intelu razvije Intel 4004 — prvi komercialni enočipni mikroprocesor z 2.300 tranzistorji. S tem se začne era osebnih računalnikov.

2011 — FinFET revolucija

Pri dimenzijah pod 22 nm klasični planarni MOSFET ni več obvladljiv — kvantno tuneliranje elektronov skozi tanke izolacijske plasti povzroča neobvladljive tokove uhajanja in prekomerno segrevanje. Intel uvede 3D tranzistorje FinFET: prevodni kanal dobi obliko navpičnega rebra (fin), ki ga vrata tesno objemajo s treh strani. To drastično izboljša elektrostatičen nadzor nad kanalom.

2021–2022 — GAAFET za sub-3 nm čipe

Samsung in TSMC prehajata na GAAFET (Gate-All-Around FET) pri strukturah 3 nm in manj. Prevodni kanal je razdeljen na več vodoravno zloženih silicijevih nano-lističev, ki jih vrata popolnoma obdajajo s vseh štirih strani (360° pokritost). To je optimalna geometrija za nadzor toka pri izjemno majhnih dimenzijah.

Prihodnost: ogljikove nanocevi, 2D materiali in 3D integracija

Silicij se pri dimenzijah pod 3 nm sooča s fizikalnimi mejami, ki jih arhitekturne izboljšave (FinFET, GAAFET) le odložijo, ne odpravijo. Industrija intenzivno razvija alternativne pristope.

Ogljikove nanocevi (CNFET)

Ogljikove nanocevi s premerom okrog 1 nm omogočajo t.i. balistični transport: elektroni potujejo skozi kanal brez upora in trkov z atomi. To pri enakem napajanju daje do trikrat hitrejše delovanje z le delčkom porabe energije silicija. CNFET tranzistorji se proizvajajo pri temperaturah pod 400 °C (silicij zahteva nad 1000 °C), kar omogoča navpično zlaganje logike in pomnilnika v monolitne 3D čipe.

Raziskovalci MIT so v sodelovanju s podjetjema Analog Devices in SkyWater Technology leta 2019 demonstrirali prvi CNT mikroprocesor RV16X Nano s 14.000 delujočimi tranzistorji. Do leta 2030 so CNFET čipi za specializirane procesorske naloge (umetna inteligenca) realni.

Molibdenov disulfid (MoS₂) in 2D materiali

MoS₂ je dvorazsežni polprevodniški material. Za razliko od grafena (ki nima energijske špranje in se ga ne da izklopiti) ima MoS₂ naravno energijsko špranje, kar ga naredi primernega za tranzistorska stikala. Fiziki na Univerzi v Tokiu so leta 2026 vzgojili enostenske nanocevi MoS₂ s premerom natanko 1 nanometer — idealen kanal za gate-all-around tranzistorje prihodnje generacije.

GaN in SiC za močnostno elektroniko

Silicijev karbid (SiC) in galijev nitrid (GaN) ne nadomeščata silicija v procesorjih, sta pa ključna za visoka napajanja in visokofrekvenčno elektroniko. SiC MOSFET tranzistorji zdržijo visoke temperature in napetosti — to je material za inverterje, električne avtomobile in sončne elektrarne. GaN se uveljavlja v hitrih polnilnikih, ker preklaplja bistveno hitreje od silicija.

Monolitna 3D integracija

Namesto nadaljnjega krčenja 2D površine industrija sega v tretjo dimenzijo. Vsaka naslednja plast tranzistorjev se gradi neposredno nad prejšnjo na istem čipu. Ekipa na Univerzi v Illinoisu je leta 2026 to rešila z metodo hladnega zlaganja silicijevih nanomembran pri temperaturi pod 200 °C — postopek je dovolj hladnega, da ne stopi kovinskih povezav spodnjih plasti. Ta pristop je do leta 2030 realen za specializirane čipe.

Zaključek

Tranzistor je brez dvoma najpomembnejša izumljena elektronska komponenta. En sam tranzistor meri danes manj kot 3 nanometre — za primerjavo, človeški las je debel 70.000 nanometrov. In kljub tej neizmerni majhnosti vsak tranzistor opravlja enako osnovno funkcijo kot tisti prvi iz leta 1947: nadzira električni tok.

Če delate s projektom na osnovi Arduina ali ESP32, tranzistor ni le teoretičen pojem. Je komponenta, ki jo boste potrebovali vsakič, ko boste z mikrokrmilnikom krmilili motor, relej, solenoide ali LED trak. Začnite z BC547 ali 2N2222 za majhne tokove in logičnimi MOSFET-i (BS170, 2N7000) za PWM aplikacije. Ne pozabite na bazni upor pri BJT in pull-down upor pri MOSFET-u.

Za poglobljeno razumevanje celotnega področja je koristno poznati tudi sorodne komponente: fotodiode, fototranzistorje in različne vrste uporov, ki skupaj z tranzistorji sestavljajo osnovo praktično vsakega vezja.
